“變頻用DSP控制板”的主要功能
來源：昌昇自動化時間：2022-05-05

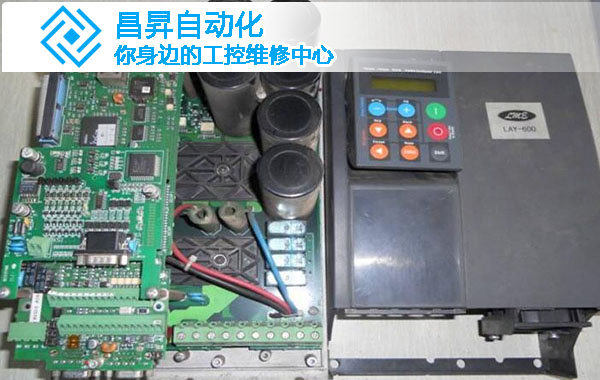

1、DSP核心電路
這部分電路除了一塊TMS320LF2407A芯片外，為它擴展了一塊外部數據/程序存儲器(64KX16位)以及它的譯碼電路，此外還有它的上電復位電路及手動復位電路、編程及仿真用的JTAG端口及各種工作模式的跳線設置
2、通信接口電路
為DSP外接了一個帶光電隔離的CAN通信口、一個帶光電隔離的485通信口、一個不帶光電隔離的SPI通信口和一個不帶光電隔離的RS232通信口。
3、電樞電流及母線電壓采樣電路
這部分電路把從電流互感器上測得的電樞電流經過隔離放大和信號調理后送到DSP的A/D輸入端，供DSP采樣。同時還設計了電樞電流的過流告警比較電路，及母線電壓過壓告警比較電路。母線電壓通過采樣電阻分壓后，也經過一路隔離放大器和信號調理器后送到DSP的A/D輸入端，供DSP采樣。
4、PWM輸出驅動及功率模塊保護電路
這部分電路把從DSP輸出的6路PWM波經過電平提升、光電隔離后送到IGBT的驅動模塊上。同時接收驅動模塊提供的過流保護信號。由驅動模塊來的過流保護信號也經過了光電隔離。由驅動模塊來的“過流保護信號”及從電樞電流采樣電路來的“過流告警信號”都將關斷PWM波。并且母線電壓過壓告警信號也將關斷PWM波。如果發生了“關斷PWM波”的事件，還將把故障類型通過編碼后送到DSP的I/O端口上。以便DSP判斷故障類型。
5、溫度傳感器接口電路。
由于電機控制要求中經常要檢測定子的溫升及功率模塊的溫升。本控制板設計了四路溫度傳感器接口電路，它可以直接連接模擬電壓量輸出的溫度傳感器。它實際上是四路基準可調，放大倍數也可調的放大器。接到DSP的A/D輸入端，這也是變頻器維修的常見問題。
6、通用開關量輸入接口電路。
這部份電路提供了16路帶光電隔離的開關量輸入接口電路。并有一個中斷口可以向DSP申請中斷。除此以外，還有三路編碼器的輸入信號也通過光電隔離后送DSP的“事件管理器的位置傳感器專用輸入端”。
以上電路中，外圍電路全部采用15V供電，核心電路采用5V供電。
